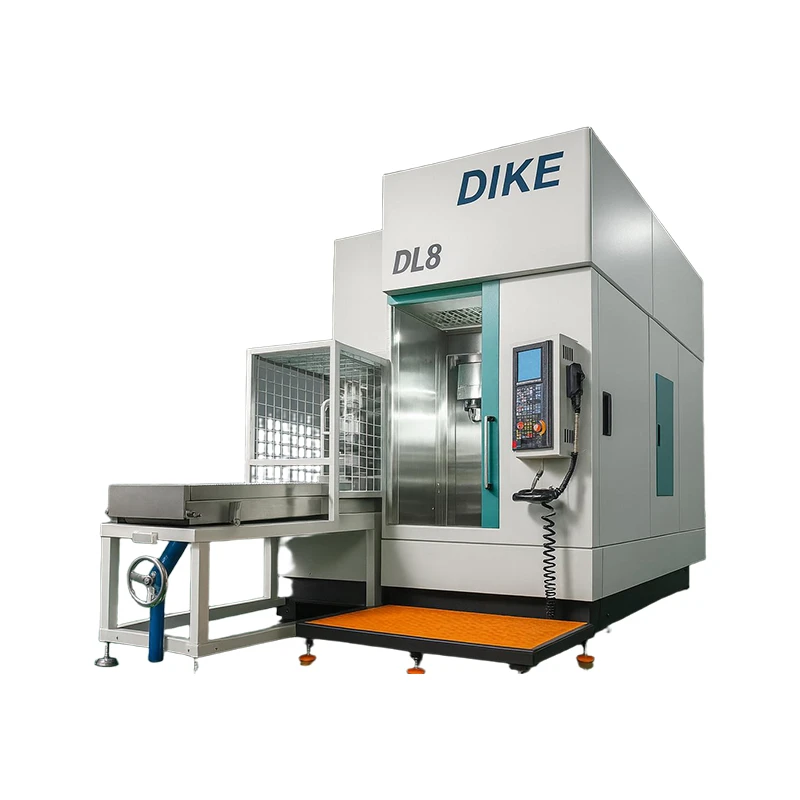

Tornio verticale CNC
Descrizione
Parametri tecnici
Panoramica del prodotto
Il tornio verticale CNC è progettato per tornitura, alesatura, sfacciatura, scanalatura e filettatura di componenti rotondi di medie-dimensioni. I pezzi tipici includono flange, mozzi, anelli, alloggiamenti e corpi valvola. È ampiamente utilizzato nei settori automobilistico, energetico, della produzione di macchinari, idraulico e delle attrezzature industriali.
Capacità di lavorazione chiave
Di fronte
Lavorazione di superfici piane su pezzi rotondi.
Tornitura OD
Lavorazione di superfici esterne cilindriche e gradinate.
Carta d'identità noiosa
Lavorazione di diametri interni, fori e cavità.
Scanalatura
Creazione di scanalature e rientranze interne o esterne.
Taglio del filo
Produzione di filettature interne ed esterne.
Tornitura conica
Lavorazione di profili conici e rastremati.
Tornitura di contorno
Elaborazione di geometrie rotazionali curve, profilate e complesse.
Foratura e lavorazione di fori centrali
Esecuzione di operazioni di foratura-su parti rotanti.
Vantaggi tecnici
Il design della struttura verticale aiuta a sostenere i pezzi pesanti grazie al caricamento assistito dalla gravità-e al bloccaggio stabile.
La base rigida della macchina riduce le vibrazioni durante le operazioni di taglio interrotte e-pesanti.
Il sistema di trasmissione diretta della potenza consente un'efficiente erogazione della coppia al mandrino.
Il layout termico ottimizzato aiuta a ridurre al minimo l'influenza termica durante i cicli di lavorazione lunghi.
Gli assi di avanzamento servoassistiti-forniscono movimenti fluidi e prestazioni di posizionamento costanti.
Automazione-Ready Architecture supporta l'integrazione con il caricamento robotizzato e le celle di produzione automatizzate.
Specifiche tecniche
|
Dati tecnici |
||
|
Diametro oscillazione, max. |
Ø550 |
mm |
|
Diametro pezzo, max. |
Ø400 |
mm |
|
Lunghezza del pezzo, max. |
200 |
mm |
|
Massimo. Velocità del mandrino |
3000 |
giri/min |
|
Corsa dell'asse X/Y/Z- |
590/600 |
mm |
|
Traversata rapida dell'asse X/Y/Z- |
15-20 |
m/min |
|
Ripeti la precisione di posizionamento |
0.003 |
mm |
|
Il mandrino è esaurito |
0.005 |
mm |
|
Risoluzione di misura assoluta del reticolo |
0.001 |
mm |
Applicazioni industriali
Componenti automobilistici
Dischi freno, mozzi delle ruote, alloggiamenti dei cuscinetti, volani e parti di trasmissione.
Produzione di valvole e pompe
Corpi valvola, sedi valvole, corpi pompa, giranti e componenti di tenuta.
Attrezzature energetiche
Flange, connettori per tubi, componenti di turbine e parti di trasmissione di potenza.
Sistemi idraulici e pneumatici
Coperchi dei cilindri, collettori idraulici, cappucci terminali e componenti dell'alloggiamento.
Macchinari industriali
Semilavorati per ingranaggi, anelli di cuscinetti, giunti, pulegge e alloggiamenti di macchine.
Attrezzature per petrolio e gas
Componenti della testa pozzo, flange di tubi, adattatori e parti di mantenimento della pressione-.
Ingegneria generale
Vari componenti metallici rotondi che richiedono operazioni di tornitura, alesatura, scanalatura e filettatura.
Opzioni controller e componenti
|
Categoria |
Opzioni disponibili |
|
Controllore CNC |
FANUC, Siemens, Mitsubishi, SYNTEC |
|
Servomotori e azionamenti |
FANUC, Siemens, Mitsubishi, Yaskawa |
|
Motore mandrino |
FANUC, Siemens, Mitsubishi, marchi premium locali |
|
Guide lineari |
HIWIN, PMI, GRAZIE |
|
Viti a ricircolo di sfere |
THK, NSK, PMI |
|
Cuscinetti |
NSK, SKF, FAG |
|
Sistema idraulico |
Yuken, Nachi, stazione idraulica (specificata su misura) |
|
Sistema di lubrificazione |
Bijur Delimon, HERG, Sistemi di lubrificazione automatica |
|
Sistema di raffreddamento |
Opzione refrigerante a flusso standard,-refrigerante ad alta pressione |
|
Convogliatore di trucioli |
Tipo a catena, Tipo a cinghia con cerniera, Tipo a raschietto |
|
Sistema portautensili |
Utensili BMT, utensili VDI, interfacce utensili personalizzate |
|
Componenti elettrici |
Schneider, Siemens, Mitsubishi, Omron |
Opzioni di personalizzazione
Personalizzazione basata sul pezzo-
- Diametro del mandrino personalizzato
- Altezza speciale di carico pezzi
- Capacità di diametro di tornitura estesa
- Configurazione personalizzata del naso del mandrino
Integrazione dell'automazione
- Interfaccia di caricamento robotizzata
- Sistema di caricamento a portale
- Trasferimento automatico del pezzo
- Connettività della linea di produzione
Requisiti elettrici e di conformità
- Personalizzazione di tensione e frequenza
- Configurazione elettrica conforme a CE-
- Progettazione elettrica-orientata a UL
- Interfaccia operativa multilingue
Bloccaggio e utensileria
- Ganasce morbide personalizzate
- Impianti idraulici
- Soluzioni di bloccaggio speciali
- Dispositivi dedicati per il posizionamento del pezzo
Funzionalità di supporto alla produzione
- Sistema di porte automatiche
- Integrazione del raccoglitore di parti
- Funzioni di gestione della vita dell'utensile
- Predisposizione diagnostica remota
